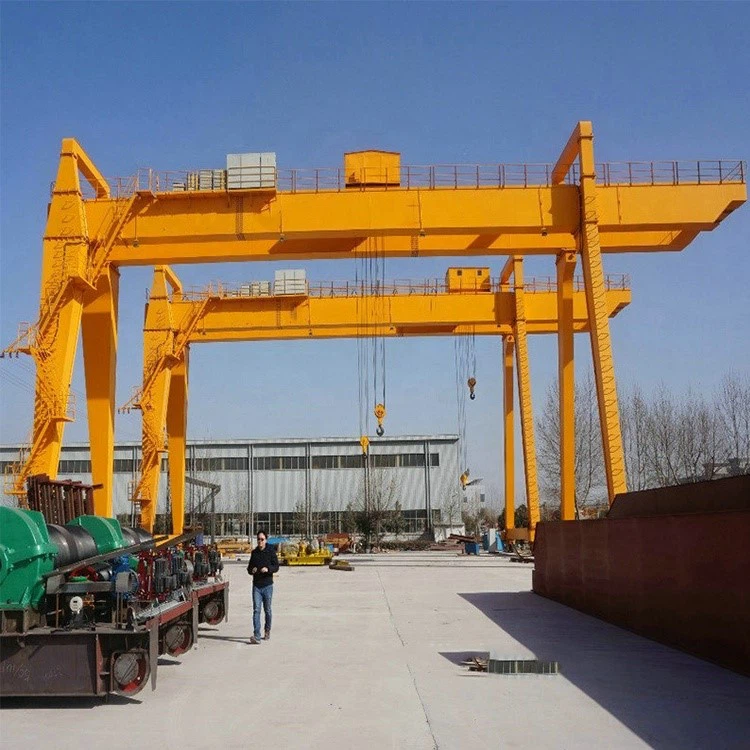

100 tonnalik portalli kran
Ko'tarish balandligi: 10m ~ 30m
Kenglik: 18m ~ 35m
Tavsif

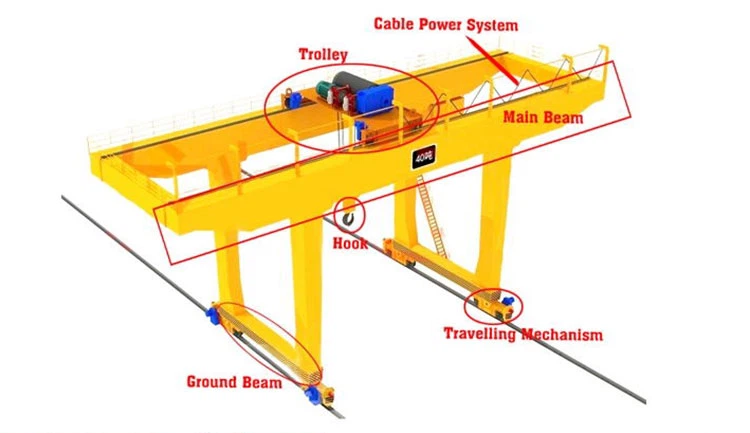

100 tonnalik portal krani to'rtta asosiy qismdan iborat, ya'ni ko'prik konstruktsiyasi, kranning harakatlanish mexanizmi, trolleybus va elektr jihozlari. Operatsiya xonasida kranning barcha harakatlari nazorat qilinadi. Ushbu turdagi er-xotin nurli portal kran ikkita o'tkazuvchan shaklga ega, kabel va toymasin aloqa liniyasi.
Bu ilg'or texnologiya bo'lib, dizayni xalqaro standartlarga asoslangan: FEM (Yevropa), DIN (Germaniya), ISO (Xalqaro), ko'plab afzalliklarga ega: kuchli qattiqlik, engil o'lik vazn, past quvvat, ajoyib struktura dizayni va boshqalar. Konfiguratsiyalar juda ilg'or, masalan, Schneider electricics, ABM/Nord / SEW uch tishli dvigatel (uchtasi bitta: motor, tishli quti, tormoz), galvanizli yuqori mustahkam sim arqon, o'z-o'zidan sozlanadigan diskli tormoz, qattiq tish reduktori, dasturlashtiriladigan ko'tarish chegarasi kaliti va boshqalar.
Spetsifikatsiya

|
Yuk ko'tarish quvvati |
T |
16/3.2 |
20/5.0 |
32/8.0 |
50/10.0 |
75/20.0 |
||
|
Oraliq |
M |
18-35 |
||||||
|
Maks. Ko'tarish balandligi |
Asosiy kanca |
M |
10/12 |
|||||
|
Yordamchi kanca |
10.6-12.6 |
10.6-12.6 |
10.7-12.7 |
11.1-13.1 |
11.1-13.1 |
|||
|
Ishlash tizimi |
A5 |
|||||||
|
Tezlik |
Yuk ko'tarish |
Asosiy |
m/min |
15.3 |
15 |
13.2 |
5.9 |
6.25 |
|
Yordamchi |
22 |
19 |
17 |
13.2 |
9.28 |
|||
|
Trolley sayohati |
44.7 |
44.7 |
38.6 |
36 |
38.9 |
|||
|
Kran sayohati |
30-35 |
34.5-32.9 |
52.53 |
45-38.6 |
38.5-32.6 |
|||
|
Og'irligi |
Trolley |
t |
7.1 |
8.1 |
11.7 |
16.8 |
29.4 |
|
|
Umumiy vazn |
92-142 |
105-148 |
92-142 |
111-156 |
189-245 |
|||
|
Maks. G'ildirak yuki |
275-369 |
341-435 |
275-369 |
392-483 |
314-361 |
|||

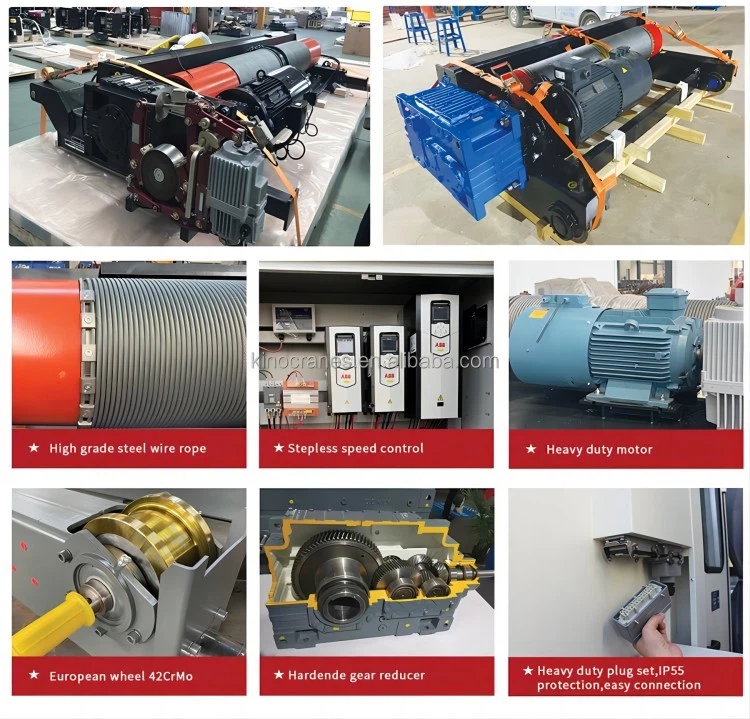

Batafsil tasvirlar


Qadoqlash

Kompaniya profili
