Bezovtali kran

A belanchakli kranvakuum ko'tarish ish stantsiyasi uchun belgilangan radial qoplamani ta'minlaydi. Kran vakuum ko'taruvchi uchun gorizontal shpal va aylanish harakatini ta'minlaydi, vakuum so'nggi effektori ish qismini mahkamlaydi. Birgalikda, ushbu tizim komponentlari operatorlarga materiallarni doimiy ish joyida ko'tarish, almashtirish va joylashtirish imkonini beradi. Har bir ishlov berish tsikli uchun qo'lda ishlov berish yoki to'liq vaqtli kranni qo'llab-quvvatlash endi talab qilinmaydi.

Ushbu sozlash havo o'tkazmaydigan yoki muhrlab qo'yiladigan ish qismlarini takroriy ishlov berish uchun eng yaxshi ishlaydi. Umumiy misollar kartonlar, gofrirovka qilingan plitalar, plastmassa panellar, qoplar, metall plitalar va shakllangan sanoat komponentlarini o'z ichiga oladi. Ish qismining texnik xususiyatlari, talab qilinadigan masofa, ko'tarilish balandligi, ish aylanishi va joydagi qo'llab-quvvatlovchi tuzilmalar - barchasi yakuniy tizim tartibini boshqaradi.

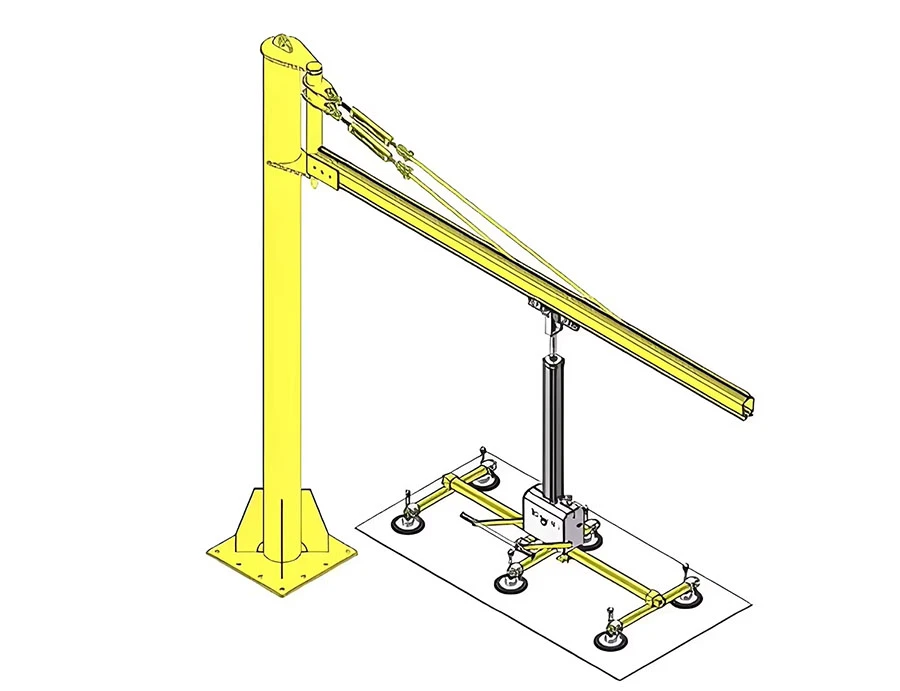

Vakuumli ko'taruvchi aylanali kran to'rtta muvofiqlashtirilgan funktsiyaga ega ish stantsiyasini boshqarish tizimidir:

1. Qo'llab-quvvatlash tuzilishi- polga{1}} oʻrnatilgan ustun, devorga tirgak, ship osma yoki boshqa ishlab chiqilgan tayanch jibni olib yuradi.
2. Jib qo'li va aravacha- qo'l ish radiusini o'rnatadi; trolleybus vakuum ko'tarish moslamasini shu radius bo'ylab joylashtiradi.
3. Burilish harakati- qoʻl oʻzining oʻrnatish oʻqi atrofida aylanib, yukni-koʻtarish va oʻrnatish-pastlash nuqtalari oʻrtasida oʻtkazadi.
4. Vakuumli tutqich- assimilyatsiya yostig'i, vakuum trubkasi ko'taruvchisi yoki maqsadli{1}}moslangan vakuum boshi muhrlangan sirt va vakuum darajasi dastur talablariga javob berganda yukni ushlab turadi.

Kran vakuumli ushlash funktsiyasini almashtirmaydi. Bu vakuum ko'taruvchiga boshqariladigan harakat konvertini beradi. Tanlashda bu ajratish muhim ahamiyatga ega: kran hajmi, vakuumni ko'tarish qobiliyati, ko'taruvchi aksessuar massasi va maksimal ish qismi massasi bitta yuk holati sifatida baholanishi kerak.







Vakuumli yuk ko'tarish uchun aylanuvchi jibli kran faqat yuk og'irligidan tanlanmaydi. Taklif etilayotgan konfiguratsiya quyidagi muhandislik ma'lumotlarini hisobga olishi kerak.

Tanlash elementi	Nimani tasdiqlash kerak
Maksimal ishlov berilgan massa	Ish qismi massasi plyus vakuumli ko'taruvchi, ko'taruvchi nur yoki qo'shimcha va har qanday to'xtatilgan aksessuarlar
Yuklash yuzasi	Materiallar, porozlik, tekislik, ifloslanish, harorat va mavjud muhrlanish maydoni
Majburiy kirish	Kranning markaziy chizig'idan eng uzoq tanlash yoki joylashtirish joyigacha bo'lgan masofa
Yuk ko'tarish yo'li	Balandlikni tanlang,{0}}pastki balandlikni, yuk ustidagi bo'shliqni va ish yoyi ichidagi to'siqlarni tanlang
Ish aylanishi	Soatiga liftlar, ish smenasining sxemasi, sayohat chastotasi va kutilayotgan xizmat muhiti
O'rnatish interfeysi	Beton poydevor, bino ustuni, devor, ship tuzilishi yoki mustaqil temir tayanch
Operator usuli	Qo'lda aylantirish va trolleybus harakati yoki yuk, yetib borish yoki chastota talab qiladigan quvvatli harakat

Ushbu ma'lumot jib uzunligi o'rnatilishidan oldin foydalanish mumkin bo'lgan ishchi konvertni belgilaydi. Yuklanish momentini, bosh balandligini yoki trolleybus holatini hisobga olmagan holda haddan tashqari masofani tanlash amaliy ishlov berish samaradorligini kamaytirishi mumkin.





Pol{0}}Oʻrnatilgan aylanma kran

Erkin{0}}tik turgan aylanali kran mustaqil ish stantsiyasini yaratish uchun vertikal ustun va tayanch ulanishidan foydalanadi. Zamin va poydevor yuklangan vertikal yuk, ag'darish momenti, ankraj kuchlari va o'rnatish sxemasiga mos keladigan joylarda mos keladi. Poydevorning qalinligi, mustahkamlash, beton holati va ankrajning joylashishi o'rnatishdan oldin loyihani tekshirishni talab qiladi.

Devorga-O'rnatilgan yoki Shiftga o'rnatilgan-Jibli kran

Devorga-o'rnatilgan va shipga-o'rnatilgan tartiblar pol maydonini toza saqlaydi. Ular faqat qo'llab-quvvatlovchi qurilish konstruktsiyasi qo'llaniladigan yuklar va og'ishlar uchun tekshirilganda mos keladi. Mavjud tuzilma jib reaktsiyalarini to'g'ridan-to'g'ri qabul qila olmasa, yoyish moslamasi yoki maxsus qo'llab-quvvatlovchi po'lat talab qilinishi mumkin.

Qo'lda yoki quvvatli aylantirish

Qo'lda aylantirish ixcham ish joylari va o'rtacha yuklar uchun mos keladi, agar operator ortiqcha harakat qilmasdan qo'lni harakatga keltira oladi. Quvvatli burilish uzoqroq masofa, yuqori ishlov berish chastotasi yoki boshqariladigan joylashishni aniqlash talablari uchun belgilanishi mumkin. Sozlanishi mumkin bo'lgan burilish to'xtash joylari xavfsiz ishlash sektorini belgilashi va qo'llarning cheklangan hududlarga harakatlanishini oldini olishi mumkin. Agar kerak bo'lsa, doimiy aylanish quvvat va shlangni boshqarishni hisobga olgan holda baholanishi kerak.







Vakuum ko'targich umumiy ilgak biriktirma sifatida emas, balki yukga mos kelishi kerak. Yostiqcha o'lchami, prokladka materiali, vakuum manbai, shlang yo'nalishi, ko'taruvchi boshning geometriyasi va zaxira ushlab turish qobiliyati ishlov beriladigan qismga va uning ishlov berish yo'nalishiga qarab tanlanadi.

Vakuum ko'taruvchi tebranishli kran uchun xavfsizlik kontseptsiyasi quyidagilarni o'z ichiga olishi kerak:

• operatorga ko'rinadigan vakuum ko'rsatkichi;
• vakuumning etarli emasligi yoki vakuumning yo'qolishi haqida ogohlantirish;
• xavfni baholashda zarur bo'lganda, zaxira yoki saqlanib{0}}vakuum funksiyasi;
• ko'zda tutilmagan o'chirishni oldini oladigan boshqariladigan chiqarish usuli;
• trolleybus harakati yoki tirgakning aylanishi paytida tiqilib qolmaydigan shlang va kabel yo'nalishi;
• ko'taruvchi boshni mo'ljallangan ishlov berish zonasida ushlab turadigan so'nggi to'xtashlar va harakat chegaralari;
• to'liq yuk ko'tarish tizimi uchun -aniq baholangan quvvat belgisi.

Burchakli kranning nominal quvvati birlashtirilgan to'xtatilgan massadan oshmasligi kerak. Vakuumli ko'tarish faqat ish qismi tasdiqlangan ko'tarish yuzasiga ega bo'lganda mos keladi va tanlangan tizim butun harakat davomida kerakli tutqichni saqlab qolishi mumkin.





Kartonlar, qutilar va qadoqlash liniyalari

Paletlash, palletlardan tozalash, qutilarni qadoqlash-va jo‘natish stansiyalarida aylanuvchi jibli kran to‘liq uchish-qo‘nish yo‘lagi tizimini qo‘shmasdan-va{2}}joylashtirish hududini qamrab oladi. Vakuum trubkasi ko'taruvchisi yoki yostiq boshi vakuumli ishlov berish uchun ularning sirtlari, yopilish holati va massa taqsimoti mos bo'lsa, kartonlar uchun sozlanishi mumkin.

Varaq, panel va taxta bilan ishlash

Plastmassa plitalar, kompozit panellar, shisha{0}}mos ilovalar, qoplangan taxta va shunga o'xshash tekis materiallar ko'pincha boshqariladigan gorizontal uzatishni talab qiladi. Jib qo'li vakuum ko'taruvchiga tanlash nuqtasiga yaqinlashishga va varaqni mashinani kiritish, tekshirish stoliga yoki tokchaga joylashtirishga imkon beradi. Yostiqchaning joylashishi va burilish nazorati nozik yoki moslashuvchan materiallar uchun ko'rib chiqilishi kerak.

Sumkalar va moslashuvchan qadoqlash

Qoplarni mos vakuumli tutqichli boshcha bilan ishlov berish mumkin, bu erda material va to'ldirilgan shakli ishonchli muhrlanish holatini yaratadi. Yuk ko'tarish yo'li o'tkir qirralardan, beqaror stackingdan va sumka yoki vakuum muhrini buzishi mumkin bo'lgan aloqalardan qochish kerak.

Yig'ish va mashinaga ishlov berish

Takroriy ish stantsiyasini ko'tarish uchun aylanuvchi jib krani ko'tarish moslamasini mashinaga, moslamaga yoki yig'ish dastgohiga yaqin tutadi. Belgilangan ish radiusi ixcham hujayra tartibini qo'llab-quvvatlaydi va yuk ko'tarish trafigini zavod transportining kengroq yo'nalishlaridan ajratishga yordam beradi.







Burchakli kran mahalliy ishlov berish zonasi uchun mo'ljallangan. Tanlash va joylashtirish pozitsiyalari belgilangan radiusga tushganda va ko'tarish jarayoni bitta ish stantsiyasida takrorlanganda mos keladi. Ko'prikli kran odatda yuk bir nechta bo'shliqlar bo'ylab harakatlanishi, kattaroq maydonga xizmat qilishi yoki alohida ishlab chiqarish zonalari o'rtasida harakatlanishi kerak bo'lganda ko'rib chiqiladi.

Vakuumni ko'tarish uchun mahalliylashtirilgan jib tartibi, shuningdek, shlang yo'nalishini, operator pozitsiyasini, to'qnashuv chegaralarini va vakuum qurilmasi atrofida kirishni aniqlashni osonlashtiradi. Tanlov zavodning joylashishiga, yuk tashish yo'liga va strukturaviy sharoitlarga bog'liq bo'lib qoladi.





Vakuum ko'taruvchi burilishli kranni sozlash uchun quyidagi ma'lumotlarni taqdim eting:

• ish qismining maksimal og'irligi va o'lchamlari;
• ishlov beriladigan material va ko'taruvchi sirt holati;
• kerakli tanlash va o'rnatish-balandliklari;
• talab qilinadigan qo'l masofasi va afzal qilingan o'rnatish joyi;
• mavjud zamin, devor, ship yoki ustun tafsilotlari;
• ishlov berish chastotasi va operatorni almashtirish tartibi;
• ichki, yuvish, korroziy, toza-joy yoki tashqi sharoitlar;
• zarur aylanish sektori va har qanday cheklangan zonalar;
• har qanday talab qilinadigan quvvatli sayohat, quvvatli aylanish yoki maxsus xavfsizlik funktsiyalari.





Sovutgichli kranni vakuum ko'taruvchi bilan ishlatish mumkinmi?

Ha. Kran sig'imi to'liq to'xtatilgan tizimning massasini o'z ichiga olgan bo'lsa va qo'llab-quvvatlovchi tuzilma hosil bo'lgan yuklar uchun tekshirilganda, jib qo'li vakuumli trubkani ko'taruvchi, vakuumli ko'taruvchi bosh yoki boshqa vakuumli ishlov berish moslamasini olib yurishi mumkin.

Vakuumli ko'taruvchi tebranishli kran qanday yuklarni ko'tarishi mumkin?

U mos keladigan muhrlangan yuzalarga ega bo'lgan ish qismlariga, jumladan kartonlar, panellar, choyshablar, sumkalar va sanoat komponentlariga moslashadi. Qismlarning ushbu tizimga mos kelishi sirt qoplamasi, g'ovakligi, fizik geometriyasi, massa taqsimoti, ish harorati, shuningdek, ko'tarish paytida zarur bo'lgan yo'nalishga bog'liq.

Menga polga oʻrnatilgan aylanma kran uchun-beton poydevor kerakmi?

Odatda, ha. Polga o'rnatilgan jib-poydevor va langarlar orqali vertikal yuk va ag'daruvchi kuchlarni poydevorga o'tkazadi. Tanlangan kran konfiguratsiyasi uchun betonning qalinligi, mustahkamligi, mustahkamligi, holati va ankraj sxemasi baholanishi kerak. Mavjud plita mos kelmasa, poydevor ramkasi belgilanishi mumkin.

Sovutgichli kran 360 daraja aylana oladimi?

Ba'zi bepul{0}}konfiguratsiyalar to'liq aylanish uchun mo'ljallangan. Ruxsat etilgan aylanish jib dizayniga, atrofdagi bo'shliqqa, elektr ta'minotining joylashishiga, vakuum shlangining yo'nalishiga va har qanday zarur mexanik to'xtashlarga bog'liq. Qo'shni uskunalar yoki yo'laklar mavjud bo'lgan joylarda cheklangan aylanish sektori ko'pincha afzalroqdir.

To'g'ri tirgak qo'li qanday aniqlanadi?

O'rnatish markazi chizig'idan eng uzoq talab qilinadigan yuk holatiga qadar o'lchang, so'ngra butun aylanish yo'lidagi bo'shliqlarni, trolleybus holatini, yuk o'lchamlarini va to'siqlarni ko'rib chiqing. Eng uzoq nazariy ta'sir har doim ham eng samarali ish bo'lagi emas.

Lift paytida vakuum yo'qolsa nima bo'ladi?

Vakuumni ko'tarish tizimi dastur xavf-xatarini baholash orqali aniqlangan himoya funktsiyalarini o'z ichiga olishi kerak, masalan, past vakuum ko'rsatkichi, signal, ushlab turilgan vakuum yoki boshqa himoya vositalari. Ish qismi, ish holati va tegishli xavfsizlik talablari uchun aniq tartib tanlanishi kerak.

Tizim yuvish yoki korroziy muhit uchun ta'minlanishi mumkinmi?

Materiallarni tanlash, qoplamalar, kerak bo'lganda zanglamaydigan konstruktsiya, muhrlangan komponentlar va mos keladigan elektr himoyasi atrof-muhit uchun belgilanishi mumkin. Dizayndan oldin kerakli tozalash usuli, kimyoviy moddalar, namlik ta'siri va atrof-muhit sharoitlari aniqlanishi kerak.
